PERANCANGAN INSTALASI LISTRIK PADA GEDUNG CLUBHOUSE- BINTARO TANGERANG

Yuniarti, Agustin (2026) PERANCANGAN INSTALASI LISTRIK PADA GEDUNG CLUBHOUSE- BINTARO TANGERANG. Other thesis, Unsada.

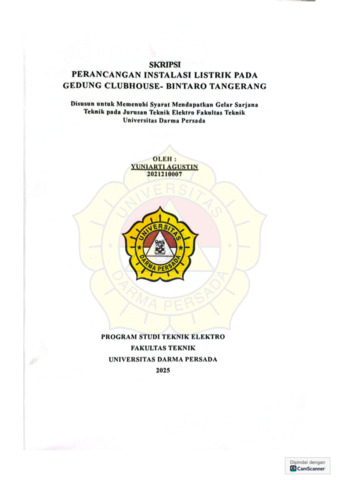

Preview	Text COVER.pdf Download (1MB) | Preview

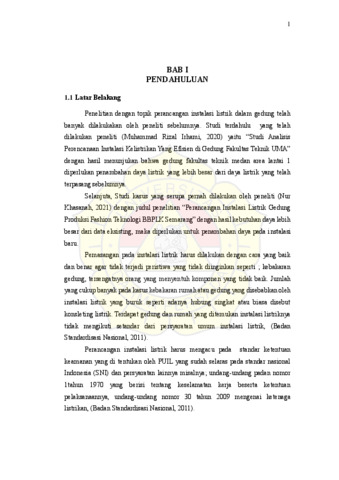

Preview	Text BAB 1.pdf Download (659kB) | Preview

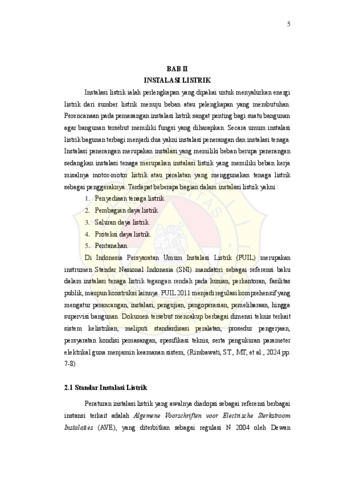

Preview	Text BAB 2.pdf Download (1MB) | Preview
	Text BAB 3.pdf Restricted to Registered users only Download (756kB)
	Text BAB 4.pdf Restricted to Registered users only Download (1MB)

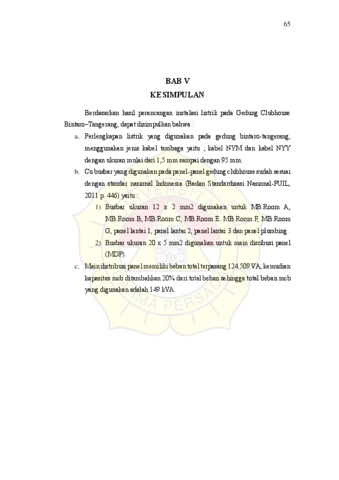

Preview	Text BAB 5.pdf Download (649kB) | Preview

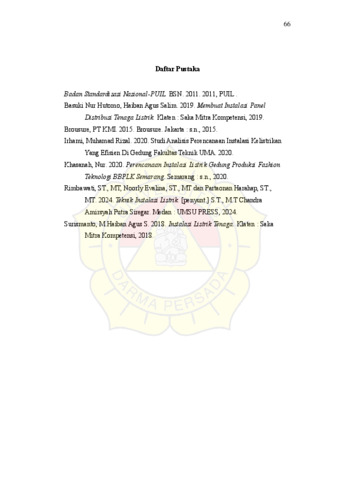

Preview	Text DAFTAR PUSTAKA.pdf Download (702kB) | Preview
	Text LAMPIRAN.pdf Restricted to Registered users only Download (1MB)

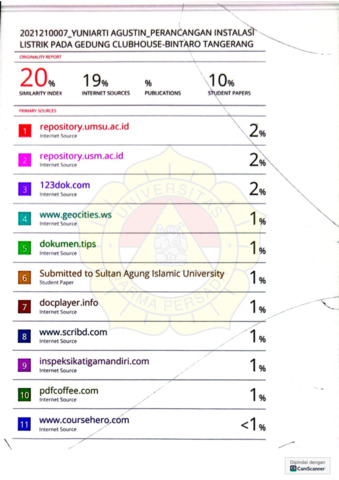

Preview	Text HASIL TURNITIN.pdf Download (718kB) | Preview
	Text SUKET TURNITIN.pdf Restricted to Registered users only Download (142kB)

Abstract

Perancangan instalasi listrik pada Gedung Clubhouse Bintaro–Tangerang ini bertujuan untuk merancang sistem kelistrikan yang aman, efisien, dan sesuai dengan standar nasional, yaitu PUIL 2011, SNI 0225:2011, serta Undang-Undang Nomor 30 Tahun 2009 tentang Ketenagalistrikan. Proses perancangan meliputi perhitungan kebutuhan daya listrik, penentuan kapasitas pengaman (MCB), pemilihan ukuran kabel, perancangan sistem pembumian, dan penyusunan diagram satu garis (Single Line Diagram). Hasil perhitungan memperlihatkan bahwa total daya listrik yang dibutuhkan untuk seluruh area gedung sebesar 195 kVA, dengan arus maksimum mencapai 236,65 A pada Main Distribution Panel (MDP). Sistem pembumian menghasilkan nilai tahanan sebesar 2,95 Ω, yang masih berada di bawah batas maksimum 5 Ω sesuai standar PUIL 2011. Selain itu, distribusi beban pada setiap panel dilakukan secara seimbang agar kestabilan sistem tetap terjaga. Kesimpulannya, perancangan instalasi listrik pada Gedung Clubhouse Bintaro ini telah memenuhi seluruh persyaratan teknis dan keselamatan yang berlaku. Rancangan ini diharapkan dapat menjadi acuan dalam proses pembangunan instalasi listrik yang efisien, andal, dan berstandar nasional, serta menjadi dasar bagi pengembangan sistem energi berkelanjutan di masa depan.

Item Type:	Thesis (Other)
Additional Information:	Dosen Pembimbing : Yendi Esye, ST, Msi
Uncontrolled Keywords:	instalasi listrik, clubhouse, perancangan, PUIL 2011, sistem pembumian, distribusi daya, MCB.
Subjects:	600 Technology and Applied Sciences /Teknologi dan Ilmu-ilmu Terapan > 621.319 Electrical Transmission/Transmisi dan Distribusi Listrik
Divisions:	Fakultas Teknik > Teknik Elektro
Depositing User:	Suwatno Suwatno Perpustakaan
Date Deposited:	04 Sep 2026 12:40
Last Modified:	04 Sep 2026 12:40
URI:	http://repository.unsada.id/id/eprint/10837
